UNITÉ 1 / SÉQUENCE 2 : CLASSIFICATION DES RÉSEAUX (LAN, MAN, WAN)

La diversité des besoins en communication a conduit à une classification précise des architectures réseau en fonction de leur couverture géographique. Dans cette deuxième séance sur monirpro.com, nous explorons la hiérarchie des réseaux, allant du LAN (Local Area Network) utilisé dans nos foyers et écoles, au WAN (Wide Area Network) qui englobe des pays entiers. Comprendre ces différences est crucial pour tout administrateur système, car chaque type de réseau implique des technologies de transmission, des débits et des équipements spécifiques. Ce cours vous permettra de distinguer les limites physiques et logiques qui définissent notre infrastructure numérique mondiale.

Activités Préparatoires : De l'Espace Local à l'Étendue Mondiale

Activité 1 : Comparaison des Échelles de Réseau

Comparez l'échelle (la taille) des deux réseaux suivants :

A) Le réseau câblé de votre salle informatique :

B) Le réseau qui vous permet de voir une vidéo en direct depuis un autre continent :

Activité 2 : Le Chaînon Manquant (Introduction au MAN)

Considérons une grande municipalité qui a besoin de connecter le bureau du Maire (Bâtiment A) avec le service de l'urbanisme (Bâtiment B) à 4 kilomètres de distance, au sein de la même ville.

Quel terme décrivant l'échelle du réseau serait le plus logique pour relier ces deux bâtiments ?





Classification des Réseaux par Étendue Géographique

La classification par étendue est essentielle pour comprendre les technologies utilisées et la vitesse de transmission des données.

🟢 1. LAN (Local Area Network - Réseau Local)

C'est le réseau que vous utilisez au quotidien. Il couvre une zone très limitée et permet des communications très rapides.

  • Taille : Quelques mètres (maison, bureau, salle).
  • Vitesse : Très Élevée (débit optimal).
  • Exemples : Réseau d'une seule école, réseau domestique (Wi-Fi).

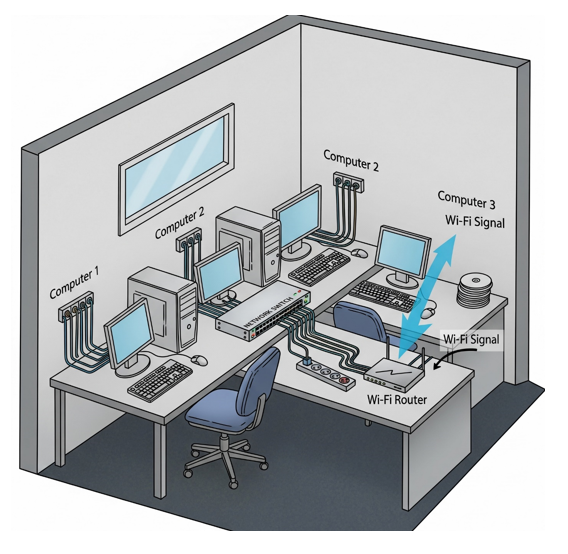

Schéma d'un réseau local (LAN)

🟡 2. MAN (Metropolitan Area Network - Réseau Métropolitain)

Le MAN sert de pont entre le LAN et le WAN. Il est conçu pour connecter plusieurs LAN entre eux au sein d'une seule zone urbaine.

  • Taille : Une ville entière ou un grand campus universitaire.
  • Vitesse : Élevée (légèrement inférieure au LAN).
  • Exemples : Relier toutes les agences d'une banque dans une capitale, ou le réseau d'un fournisseur de télévision câblée de ville.

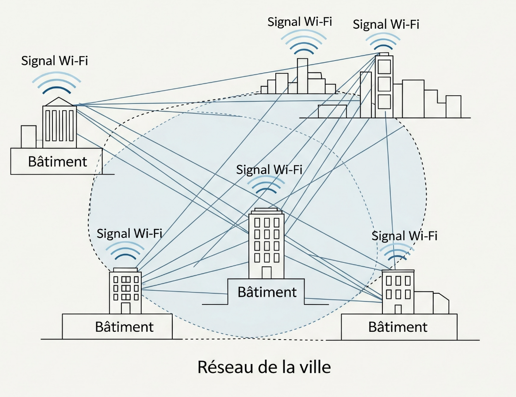

Schéma d'un réseau métropolitain (MAN)

🟣 3. WAN (Wide Area Network - Réseau Étendu)

Il est utilisé pour connecter des réseaux éloignés. Le WAN couvre de très grandes distances (pays, continents) et constitue l'épine dorsale de la communication mondiale.

  • Taille : Pays, continent, monde (Très grande).
  • Vitesse : Plus lente et plus variable que le LAN/MAN.
  • Exemples : Les réseaux nationaux, l'Internet.

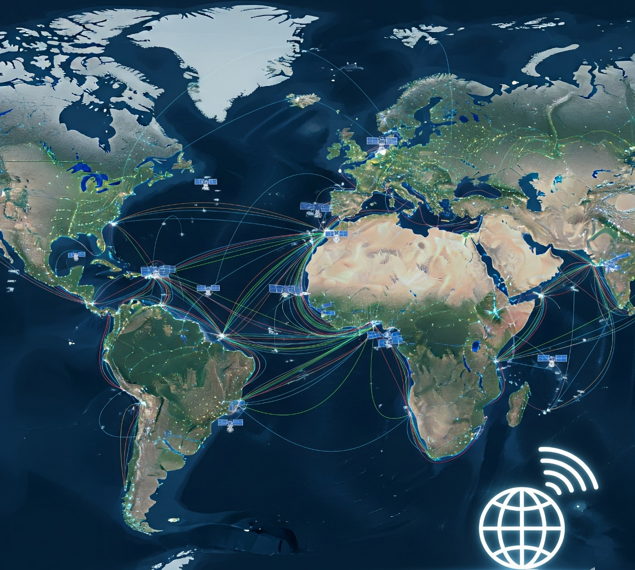

Schéma d'un réseau étendu (WAN)

Exercices Interactifs de Contrôle (4 Questions)

Vérifiez votre maîtrise des concepts de classification des réseaux.

Exercice 1 (Vrai ou Faux)

Vrai ou Faux : Plus le réseau est géographiquement étendu (WAN), plus la vitesse de communication est garantie d'être élevée.

Exercice 2 (QCM)

Quel est le mot qui correspond au 'M' dans l'acronyme MAN ?

Exercice 3 (QCM - Focus MAN)

Un réseau dont la portée est limitée à une zone urbaine (une seule ville) est appelé :

Exercice 4 (QCM)

Le réseau Internet mondial est le meilleur exemple de quel type de réseau ?

💡 Synthèse de la Classification Géographique :

PAN (Personal Area Network) : Réseau très courte portée (quelques mètres), généralement utilisé pour relier des périphériques personnels via Bluetooth ou USB.

LAN (Local Area Network) : Le réseau local par excellence. Il relie les ordinateurs d'un bâtiment ou d'une salle de classe. C'est la base de l'informatique de proximité sur laquelle nous travaillons ici sur monirpro.com.

MAN (Metropolitan Area Network) : Réseau à l'échelle d'une ville. Il permet d'interconnecter plusieurs LAN au sein d'une même zone urbaine, souvent via la fibre optique.

WAN (Wide Area Network) : Réseau à grande échelle (pays, continents). Internet est le plus grand WAN au monde. Il utilise des satellites, des câbles sous-marins et des routeurs haute performance pour maintenir la connectivité mondiale.
